Kabelkanalsystem aus Aluminium - Mehrwert im Detail

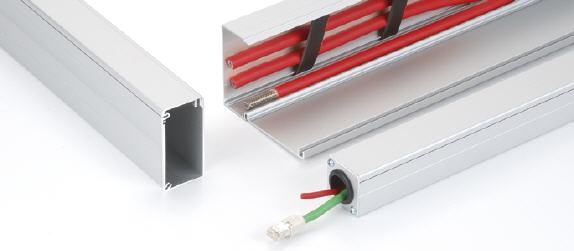

Das BLOCAN® Kabelkanalsystem aus eloxiertem Aluminium besticht nicht nur durch ein ansprechendes Design, sondern auch durch eine Vielzahl an durchdachten Details, die dem Kunden einen deutlichen Mehrwert bieten und die Arbeit sehr erleichtern.
Die Kabelkanäle in den Größen 40, 40x80, 80x40 und 80x80 werden als 6 Meter Stange oder als Zuschnitt geliefert. Die Kabelkanäle sind auch mit Befestigungsbohrungen erhältlich, was bei Alu-Kabelkanälen ein Novum darstellt. Diese können dann sehr schnell über einen einschwenkbaren Montageklip, mit einer BLOCAN®-Profilnut verbunden werden.

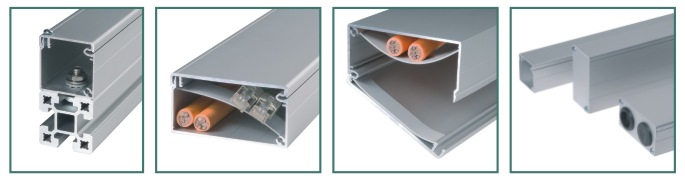

Funktionalität des Kanals

Der Deckel des Kabelkanals ist nach oben oder über einen Drehpunkt zu öffnen

Der Deckel des Kabelkanals ist nach oben oder über einen Drehpunkt zu öffnen

Leicht zu öffnen / sehr gute Zugänglichkeit

Der Deckel des Kabelkanals ist nicht nur abnehmbar, er lässt sich bei Bedarf auch bis zu 90° aufschwenken.
Trennstege schaffen Ordnung im Kabelkanal

Trennstege schaffen Ordnung im Kabelkanal

Ordnung im Kanal durch optionale Trennstege

Ordnung leicht gemacht. Durch die optional erhältlichen Trennstege aus Kunststoff können die einzelnen Schläuche, Signalleitungen oder Stromkabel im Kabelkanal einfach getrennt und gut strukturiert werden.


Montage des Kabelkanals

Der Kabelkanal kann einfach in der Nut der Aluminiumprofile befestigt werden

Einfach Profilbefestigung durch Montageclip

Einfache Montage (ohne Bearbeitung) an BLOCAN-Profilen

Die Kabelkanäle sind auch mit Befestigungsbohrungen erhältlich, was bei Alu-Kabelkanälen ein Novum darstellt. Diese können dann sehr schnell über einen einschwenkbare Montageklips mit einer BLOCAN®-Profilnut verbunden werden.

Auch hier greift wieder die RK Rose+Krieger Produkt-Philosophie verbinden ohne zu bohren! Einfach Aluprofile ablängen und montieren.
Potentialausgleich als Zubehör lieferbar

Potentialausgleich als Zubehör lieferbar

Potentialausgleich

Ein als Zubehör lieferbarer Potentialausgleich kann direkt in die Nut des Aluminiumprofils eingebracht werden.
Mittels einer Blechschraube im Deckel kann eine elektrisch leitende Verbindung hergestellt werden.


Kabelverlegung einfach gemacht

Einlegbare Federstreifen halten den Deckel in Position

Einlegbare Federstreifen halten den Deckel in Position

Einlegbare Federstreifen halten den Deckel in Position

Werden die als Zubehör erhältlichen Federstreifen eingesetzt, hält der geöffnete Deckel in jeder Position. So kann der Deckel immer am Kabelkanal verbleiben ohne das dieser abgestellt werden muss. Wird der Kabelkanal waagerecht (Wandmontage) montiert, bleibt der nach unten geöffnete Deckel horizontal stehen und lässt sich so auch als Ablage für die Vorkonfektionierung von Kabeln und Schläuchen nutzen.
Montagestege erleichtern Überkopfmontage

Montagestege erleichtern Überkopfmontage

Montagestege erleichtern Überkopfmontage

Ebenso im Zubehör enthalten, gibt es die in den Kabelkanal einsteckbaren Trennstege, die Schläuche, Signalleitungen oder Stromkabel voneinander trennen. Auch an die Vereinfachung der Verlegung von verschiedenen Kabelsträngen wurde gedacht. Ein flexibler Montagesteg verhindert das Herausfallen bereits installierter Leitungen, dieser lässt sich aber jederzeit öffnen, um weitere Installationen vornehmen zu können. Hierbei ist besonders die einfache Überkopfmontage zu erwähnen.


Kabelkanal aus Aluminium bietet einen großen Mehrwert
