Hubsäulen, Hubsysteme, Aktuatoren
Hubsäulen sind die idealen Antriebselemente wenn neben der motorischen Verstellung auch eine stabile Führung erforderlich ist. Die gesamte Technik ist integriert und nach außen hin unsichtbar. Oftmals notwendige Verkleidungen können bei Hubsäulen entfallen. Elektrotechnische Kenntnisse für die Inbetriebnahme sind in der Regel nicht notwendig. Für den Einsatz in der Medizintechnik stehen verschiedene Versionen standardmäßig zur Auswahl.
Der mögliche Verbund zu Mehrfachsynchronisationen über bietet eindrucksvolle Anwendungsmöglichkeiten. Über das BUS-System lassen sich die MultiControl-Steuerungen sogar verketten und damit bis zu 32 Hubsäulen synchronisieren.
Der Multilift dient zur stufenlosen Höhenverstellung von Tischen, Vorrichtungen, Montagearbeitsplätzen und vergleichbaren Applikationen. Die Hubsäule kann einzeln oder paarweise parallel betrieben werden. Für den genauen Gleichlauf mehrerer Antriebe (bis zu max. 4), ist eine Synchronausführung mit spezieller Antriebssteuerung erhältlich.
Optisch unauffällig präsentiert sich RKSlimlift als filigrane Erscheinung bei gleichzeitig hoher Belastbarkeit. Die gesamte Antriebseinheit ist Platz sparend im Inneren der Säule eingebettet und nach außen praktisch unsichtbar.
RK Powerlift wurde für Monosäulenanwendungen entwickelt. Die hohe Stabilität erlaubt erstaunliche Seitenkräfte bei gleichzeitig hoher Verfahrgeschwindigkeit. RK Powerlift steht als 2-Stufen und als 3-Stufen Teleskop-Hubsystem zur Verfügung. Moderne und zeitlose Profildesigns machen zusätzliche Verkleidungen überflüssig.
Die Führungsprofile von Alpha Colonne sind exakt quadratisch. Die zulässigen Seitenkräfte dadurch rundum identisch. Die im Vergleich zu anderen Systemen zusätzlich dritte Führungsstufe ergibt eine große Überlappung im ausgefahrenen Zustand, was der Stabilität zugute kommt.
Die Hubsäule LAMBDA-Colonne ist ein Teleskopantrieb welcher einzeln (Single) oder paarweise (Twin) für die vielfältigsten Anwendungen im Bereich Heben und Senken verwendet werden kann. Der Einsatzbereich reicht für Hubkräfte bis 4500 N (Single) und 9.000 N (Twin) bei max. 600 mm Gesamthub.
Der mögliche Verbund zu Mehrfachsynchronisationen über bietet eindrucksvolle Anwendungsmöglichkeiten. Über das BUS-System lassen sich die MultiControl-Steuerungen sogar verketten und damit bis zu 32 Hubsäulen synchronisieren.
Multilift Hubsäule
Multilift (zweistufige Hubsäulen bis 500 mm Hub)
Der Multilift dient zur stufenlosen Höhenverstellung von Tischen, Vorrichtungen, Montagearbeitsplätzen und vergleichbaren Applikationen. Die Hubsäule kann einzeln oder paarweise parallel betrieben werden. Für den genauen Gleichlauf mehrerer Antriebe (bis zu max. 4), ist eine Synchronausführung mit spezieller Antriebssteuerung erhältlich.
| Hub max. | 498 mm | Endschalter integriert | |
| Druckkraft max. | 3000 N | über Steuerung sysnchronisierbar | |
| Zugkraft max. | 1000 N | manuelle Ausführung optional | |
| Verfahrgeschw. max | 8 / 16 mm/s | ||
| Schutzart | IP 20 | ||
| PDF-Katalog CAD-Daten |
RK Slimlift Hubsäule
RK Slimlift (zweistufige Hubsäulen bis 500 mm Hub)
Optisch unauffällig präsentiert sich RKSlimlift als filigrane Erscheinung bei gleichzeitig hoher Belastbarkeit. Die gesamte Antriebseinheit ist Platz sparend im Inneren der Säule eingebettet und nach außen praktisch unsichtbar.
| Hub max. | 500 mm | Endschalter integr. | |
| Druckkraft max. | 4000 N | über Steuerung synchronisierbar | |
| Zugkraft max. | 2000 N | manuelle Ausführung optional | |
| Verfahrgeschw. max. | 8-32 mm/s | ||
| Schutzart | IP 30 | ||
| PDF-Katalog |
RKPowerlift Hubsäule
RK Powerlift (zweistufige Hubsäulen bis 500 mm Hub / mehrstufige Hubsäulen größer 500 mm Hub)
RK Powerlift wurde für Monosäulenanwendungen entwickelt. Die hohe Stabilität erlaubt erstaunliche Seitenkräfte bei gleichzeitig hoher Verfahrgeschwindigkeit. RK Powerlift steht als 2-Stufen und als 3-Stufen Teleskop-Hubsystem zur Verfügung. Moderne und zeitlose Profildesigns machen zusätzliche Verkleidungen überflüssig.
| Hub max. | 650 mm | Endschalter integriert | |
| Druckkraft max. | 3000 N | über Steuerung synchronisierbar | |
| Zugkraft max. | 3000 N | integrierte Steuerung | |
| Verfahrgeschw. max. | 10-50 mm/s | manuelle Ausführung optional | |
| Schutzart | IP 30 | ||
| PDF-Katalog CAD-Daten |
Alpha Colonne Hubsäule
Alpha Colonne (mehrstufige Hubsäulen größer 500 mm Hub)
Die Führungsprofile von Alpha Colonne sind exakt quadratisch. Die zulässigen Seitenkräfte dadurch rundum identisch. Die im Vergleich zu anderen Systemen zusätzlich dritte Führungsstufe ergibt eine große Überlappung im ausgefahrenen Zustand, was der Stabilität zugute kommt.
| Hub max. | 700 mm | Endschalter integriert | ||
| Druckkraft max. | 3000 N | über Steuerung synchronisierbar | ||
| Zugkraft max. | 3000 N | integrierte Steuerung | ||
| Verfahrgeschw. max. | 8-18 mm/s | |||
| Schutzart | IP 30 | |||
| PDF-Katalog CAD-Daten |
Lambda Colonne Hubsäule
Lambda Colonne (mehrstufige Hubsäulen größer 500 mm Hub)
Die Hubsäule LAMBDA-Colonne ist ein Teleskopantrieb welcher einzeln (Single) oder paarweise (Twin) für die vielfältigsten Anwendungen im Bereich Heben und Senken verwendet werden kann. Der Einsatzbereich reicht für Hubkräfte bis 4500 N (Single) und 9.000 N (Twin) bei max. 600 mm Gesamthub.
| Hub max. | 600 mm | Endschalter integriert | |
| Druckkraft max. | 4500 N | über Steuerung synchronisierbar | |
| Zugkraft max. | 4500 N | ||
| Verfahrgeschw. max. | 8-20 mm/s | ||
| Schutzart | IP 54 | IP 40 | ||
| PDF-Katalog CAD-Daten |

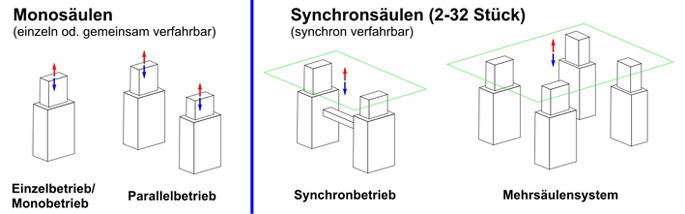

Bevorzugter Einsatzbereich der Hubsäulen
